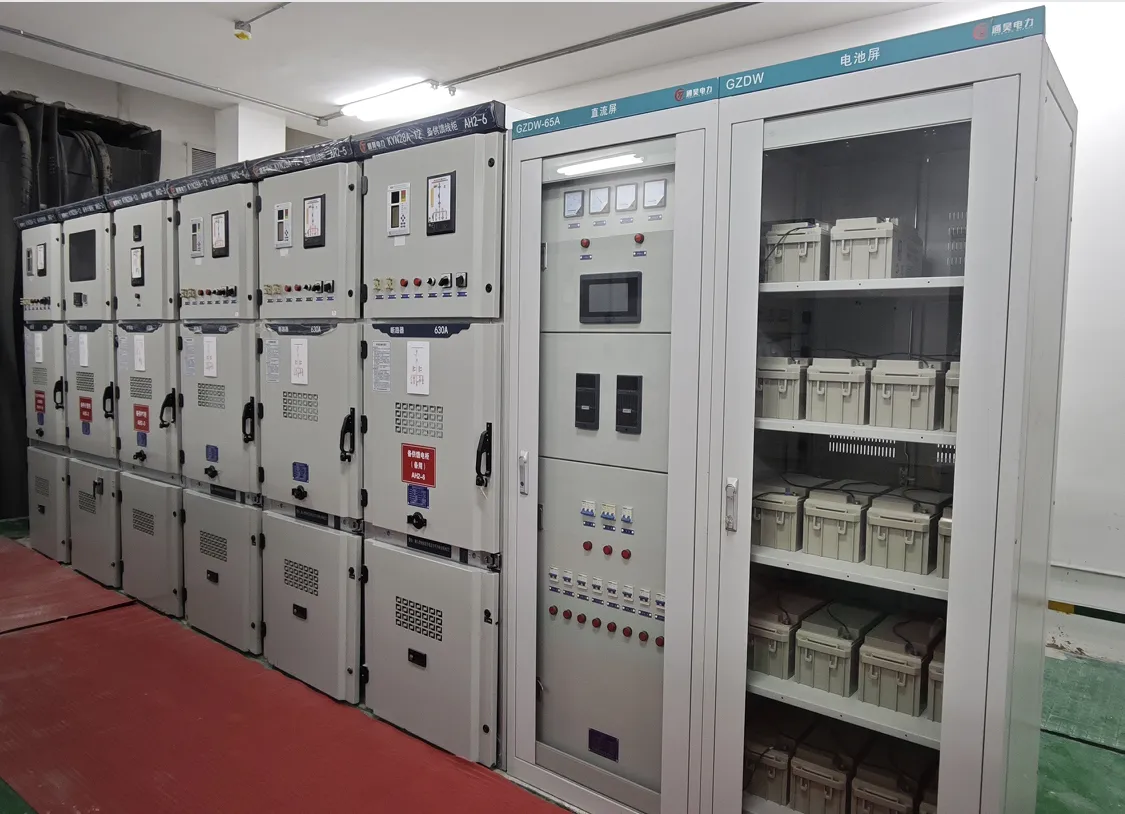

Распределительный шкаф высокого напряжения Tonghao Power

Высоковольтные распределительные устройства — это электрические изделия, используемые в энергосистемах для выработки, передачи, распределения, преобразования и потребления электроэнергии, выполняющие такие функции, как коммутация, управление и защита. Уровни напряжения варьируются от 3,6 кВ до 550 кВ. К ним относятся, в основном, высоковольтные автоматические выключатели, высоковольтные разъединители и заземляющие выключатели, высоковольтные выключатели нагрузки, высоковольтные автоматические повторители и секционирующие выключатели, высоковольтные механизмы управления, высоковольтные взрывозащищенные распределительные устройства и высоковольтные распределительные устройства. Производство высоковольтных распределительных устройств является важной составляющей отрасли производства оборудования для передачи и преобразования электроэнергии и занимает очень важное место во всей энергетической отрасли.

Функции

Распределительное устройство выполняет такие функции, как ввод/вывод воздушных линий, ввод/вывод кабельных линий и подключение шин.

Состав

Распределительное устройство должно соответствовать соответствующим требованиям стандарта GB3906-1991 «Распределительные устройства переменного тока в металлическом корпусе 3-35 кВ». Он состоит из двух основных частей: корпуса и автоматического выключателя. Корпус включает в себя оболочку, электрические компоненты (включая изоляцию), различные механизмы, вторичные клеммы и проводку.

Материалы для корпусов

1) Холоднокатаная стальная пластина или уголок (для сварных корпусов);

2) Алюминированная оцинкованная стальная пластина или оцинкованная стальная пластина (для сборных корпусов);

3) Нержавеющая сталь (немагнитная);

4) Алюминиевая пластина (немагнитная).

Функциональные блоки

1) Отсек для главной шины (как правило, главная шина имеет форму «品» или «1»);

2) Отсек для автоматических выключателей
3) Кабельный отсек
4) Отсек для реле и приборов
5) Небольшой отсек для шин на верхней части корпуса
6) Отсек для вторичных клемм

Компоненты внутри шкафа

1. Наиболее часто используемые основные электрические компоненты (оборудование главной цепи) Внутри шкафа находятся следующие компоненты:
Трансформатор тока (ТТ) [например, LZZBJ9-10]
Трансформатор напряжения (ТН) [например, JDZJ-10]
Трансформатор нулевой последовательности
Распределительное устройство
Заземляющий выключатель [например, JN15-12]
Ограничитель перенапряжения (RC-поглотитель) [например, HY5WS однофазный тип; [TBP, JBP комбинированного типа]
Разъединитель [например, GN19-12, GN30-12, GN25-12]
Высоковольтный автоматический выключатель [например, безмасляный тип (S), вакуумный тип (Z), тип SF6 (L)]
Высоковольтный контактор [например, тип JCZ3-10D/400A]
Высоковольтный предохранитель [например, RN2-12, XRNP-12, RN1-12]
Трансформатор [например, сухой трансформатор серии SC(L), ...] 1. Масляные трансформаторы серии S
2. Высоковольтные индикаторы напряжения [тип DXN-Q, тип DXN-T]
3. Изоляционные компоненты [например, изоляторы, контактные коробки, изоляторы, термоусадочная трубка] [изолирующие втулки (холодноусадочные)]
4. Главные шины и ответвленные шины
5. Высоковольтные реакторы [например, серийного типа: CKSC и типа пускового двигателя: QKSG]
6. Выключатели нагрузки [например, FN26-12(L), FN16-12(Z)]
7. Высоковольтные однофазные параллельные конденсаторы [например, BFF12-30-1] и т. д.

2. Обычно используемые основные вторичные компоненты в шкафу (также известные как вторичное оборудование или вспомогательное оборудование, которое относится к низковольтному оборудованию для мониторинга, управления, измерения, регулировки и защиты основного оборудования), обычно включают в себя следующее: реле, электросчетчики, амперметры, вольтметры, ваттметры, измерители коэффициента мощности, частотомеры, предохранители, воздушные выключатели, переключатели, индикаторные лампы, резисторы, кнопки, микрокомпьютерные устройства защиты и т. д.
